全自動油脂比色計的光源和照明光路
比色計光源

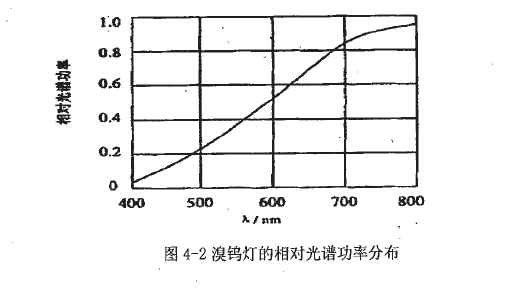

本測色系統采用溴鎢燈作為照明光源(溴鎢燈的發光光譜接近標準光源D65的發光光譜““)，溴鎢燈的相對光譜功率分布如圖(4—2)。另外，溴鎢燈具有發光效率高、使用壽命長、顯色性好的特點。其發光效率高是由于溴鎢燈采用了較高的燈絲溫度。在自動比色計的系統中，需要光源有一定的穩定性，因此我們采用穩壓電源給光源供電來保持光源的穩定，光源的額定電壓為24V，額定功率為30w，穩壓電源的電壓波動小于0．2V。
比色計照明光路

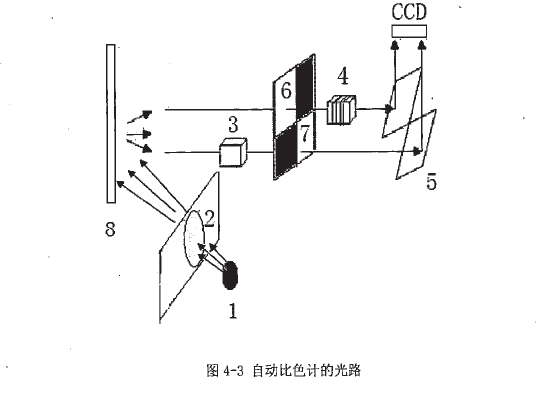

自動比色計的光路如圖4—3所示，在圖中，l為光源，光源發出的光經過毛玻璃2形成漫射光，漫射光照射在漫反射板8上形成漫反射光，漫反射光由通光孔6-和7形成兩個光路，在通光孔7的前端放置油樣本3，油脂放在比色皿中，比色皿的長度為24咖。羅維朋值比色片4放在通光孔6的后端。漫反射板反射出的光一路透射過油樣本3照射在反射鏡5上，另一路透射過比色片照在反射鏡5的另一個反射鏡上。兩個反射鏡片呈現的顏色分別是油脂、比色片在光源下顯示的顏色，它們在圖像傳感器的感光面上成像。反射鏡所成的像非常小，只落在感光芯片的部分像素上，圖像傳感器對反射鏡的象進行感光，然后進行光電轉換，再經數模轉換將每一個象素點的顏色表示成R、G、B值。在CcD的演示軟件中，可以看到兩個光路中光的顏色的三刺激值R、G、B(如圖4—4)。在圖3—8中可以看到，圖像是分離的兩部分。圖像右邊是比色片顏色的三刺激值，圖像左邊是油脂顏色的三刺激值。利用比色片建立數據庫時，光路6作為測量光路，光路7作為參考光路；測量油脂時，光路7作為測量光路，光路6作為參考光路。
